一體化預制泵站

一體化預制泵站具有良好的抗壓、抗浮性能，安裝于地下，地上無需建筑物，不會遮擋綠地風景，可設置在公路、綠化帶、園林、停車場、生活廣場等各樣地區。為解決泵站管理及維護麻煩的問題，智能控制系統將物聯網技術運用于公司產品監控、運維、售后、研發，可為客戶搭建專業泵站遠程監控管理平臺，也可為客戶提供平臺及設備運維管理服務，便于設備監管及維護。真正活用物聯網技術，在工業4.0背景下實現產品的四維閉環。

一、應用范圍

 一體化預制泵站可以取代傳統混凝土泵站，廣泛應用于市政工程、公共建筑、新型城鎮等，如：雨洪排水、城市下立交排水、居民生活污水收集排放、城市河道調水、沿河排口截污提升等領域。

傳輸介質：雨水、污水、工業廢水等

適用行業：建筑工程、化工、新農村改造、市政管網改造等。

適用場合：學校、醫院、賓館、酒店、新農村、工程、小區、別墅等。

 二、一體化預制泵站和混凝土泵站比較

 比較項目 傳統泵站 預制泵站

占點面積 大 小

施工周期 2~3個月 1~2周

控制系統 人工監管 可實現遠程監控

組件配合度 施工方分段組裝，匹配度差 工廠一體化組裝，高匹配度

使用壽命 混凝土材質、使用時間短 玻璃鋼材質、使用壽命長

噪音 周圍噪音較大 掩埋到地下，噪音低

環境因素 施工占地面積大，需考慮對環境的影響 范圍廣泛，適應多種不同需求對環境影響小

投資成本 綜合成本高，后期維護麻煩 一次性投入較高，運行費用低，維護方便

三、技術參數

序號 井筒直徑 設備流量 進水口口徑 內置水泵口徑 揚程 單泵功率 水泵數量 調節容積 格柵情況

1 Φ2000≤20m3/h ≤DN300 ≤DN65 ≤15m <2.2kW 一用一備 ≥1.0m3 無格柵

2 Φ2000≤25m3/h ≤DN400 ≤DN65 ≤20m ≤3.0kW 一用一備 ≥2.0m3 提籃/粉碎

3 Φ2500≤40m3/h ≤DN400 ≤DN80 ≤25m ≤5.5kW 一用一備 ≥2.5m3 提籃/粉碎

4 Φ3000 <50m3/h  <DN300 ≤DN50 ≤25m ≤4.0kW 二用一備 ≥1.5m3 提籃/粉碎

5 Φ3000 <200m3/h ≤DN600 ≤DN1 50 ≤20m ≤22kW 一用一備 ≥10m3提籃/粉碎

四、標準配件說明

一體化項制泵站主要部件材料表

編號 名稱 規格 材質 單位 數量 備注

1 預制泵站筒體 2000mmX6000mm 纏繞駿璃鋼 套 1 底部防淤積

2 進水柔性接美 DN300-1 0 MPa 鍍鋅法蘭橡膠體 套 1

3 進水管道 DN300 CPR + SUS304  套 1

4 粉碎格柵 0=22m3/h N=2 2 SUS304  套 1

5 格根支架   SUS304  套 1

6 超低超高浮球開關   key- 10 套 1

7 潛污泵 0=22m’/h H=6m N=2 2KW   臺 2

8 壓板   貧鋅鋼板 套 8

9 桐合底座 DN65 HT250 套 2

10 壓力管路 DN100 SUS304  套 2

11 糊合支架及提升鏈   SUS304 根 2

12 壓力傳感器護李及支架   SUS304 +PVC 套 1

13 止回閭 DN1Q0 球墨鑄街/環氣樹脂 只 2

14 閘閥 DN100 球墨鑄錢/環氧樹脂 只 2

15 休總管 DN150  SUS304 套 1

16 出水柔性接美 DN50-1 0MPa 鍍鋅法當1橡膠體 套 1

17 爬梯   SUS04  張 1

18 井蓋 Φ1200 花紋鋁板 套 1

19 通風管路 DN150 SUS304 根 2

20 安全格柵 Φ1200 CRP + SUS304  套 1

21 智能控制柜 SK- 2L-2.2-2.2 一控三 套 1 戶外型

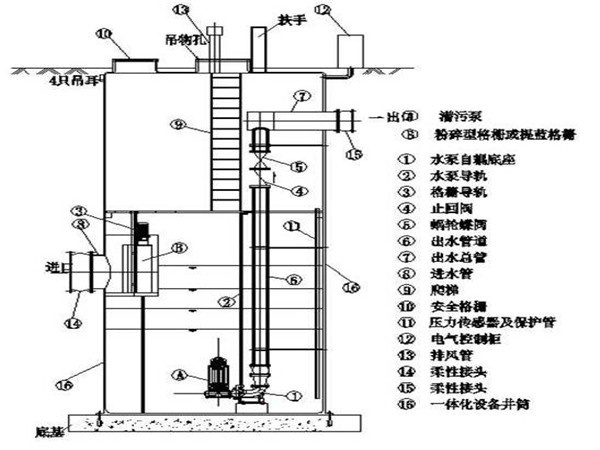

五、設備構造

一體化預制泵站采用高強度高品質玻璃鋼筒體，機械纏繞而成，具有強度大，使用壽命更長的突出優點，主要結構如下：

 1、采用高質量纏繞玻璃鋼筒體

玻璃鋼筒體以無堿玻璃纖維無捻粗紗及短切氈等為增強材料，以熱固性高強度樹脂為機體，采用計算機控制的纏繞設備進行連續纏繞而成。確保厚度均勻并達到設計要求，結構層厚度由結構設計確定，其剛度經過技術校核，筒體巴氏硬度達到40Hba以上，抗壓強度達到120Mpa，環向拉伸強度達到150Mpa，軸向拉伸強度達到60Mpa。出廠前進行100%防滲漏實驗，確保無泄漏。

2、連續纏繞工藝

本公司配備專業的玻璃纖維纏繞進行連續纏繞，加強玻璃纖維筒體硬度，纏繞工藝全程由計算機控制進行，通過對筒體纖維縱向及橫向應力的計算，嚴格要求制作，確保筒體厚度均勻、橫向及縱向玻璃纖維均勻。保證質量穩定優良。

3、智能防淤積底部設計

一體化泵站采用一種泵站坑設計及其配套的出水連接，是解決泵站新建和改善問題的合理、經濟的方案。泵坑經CFD模擬設計，再優化水利，確保底部無淤泥，提高輸送效率。

六、內部主要部件介紹

 一體化預制泵站

1、格柵系統

質量輕、易清潔

泵站可以選用提籃格柵或粉碎格柵，提升格柵孔徑根據系統流量確定，能有效截留超過水泵允許通過的雜質，防止超大的雜質進入筒體，導致水泵堵塞。提升格柵采用抗腐蝕能力強，自身重量輕的不銹鋼材質或其他金屬材質制成。 配備粉碎格柵時要考慮格柵檢修維護時的吊裝工具和格柵拆除后臨時使用的提升格棚。

2、檢修平臺

強度高，抗腐蝕

泵站可根據客戶選擇自由加裝檢修平臺，它可方便檢修人員在井下對設備提升檢修，同時采用優質304不銹鋼與GRP材質制造，結構強度高，耐腐蝕。

3、管道系統

阻力小，耐腐蝕

泵站的所有過流部件均選用不銹鋼材質。抗壓強度按照1.0Mpa設計。管路布局設計通過CFD流體動力學有限元分析，流通能力強阻力小，降噪減震效果好。 預制泵站筒體外進水口和出水口處，標準配置法蘭式橡膠擾性接頭，便于安裝時對接進出水管，也避免污水管網或者筒體的沉降移位造成筒體法蘭撕裂損壞現象。

 4、閥門系統

密封好，流道大

泵站內部設有止回閥與閘閥，選用優質球墨鑄鐵制造而成，密封部件采用耐腐性能極強的氟橡膠，密封性能好，內部流道處經過電泳處理，流到光滑，通道大。

一體化預制泵站除具有戶外或野外工作環境所必須的自我檢測、自我控制、自我保護功能外，還具備數據遠程、自動存儲、自動報警、人工干預、日志記錄、歷史數據查詢、遠程登錄分級管理等智能化功能。

更多關于一體化泵站的相關資料，可關注公司網站（m.oznc.cn）！
